FRグリース L

装置産業では、年々グリースの難燃化に対する要求が高まっています。このニーズをもとに、潤滑だけではなく、火災を防ぐグリースとしてFRグリース Lを開発しました。

FRグリース Lは、着火しにくく、着火しても延焼せずに自己消火(短時間での立ち消え)する性能を最大の特徴とする画期的なグリースです。火災、延焼を最小限に抑えます。

FRグリース Lの特長

1.自己消火性
火源を取り除くと、燃焼を継続しない性質を持ちます。(特許出願済 特許番号 4268789号)
2.耐着火性
着火温度が高く、900℃に加熱した鋼球を投入しても着火しません。
3.高い耐荷重性
極圧リチウムグリース同等の耐荷重性を有します。
4.優れた圧送性
見掛け粘度も低く、プラッキング現象を起こしにくいため、集中給脂システムに適用できます。

主な用途と適用部品

着火の可能性のある、種々設備の転がり軸受、すべり軸受、ギヤ駆動部への使用に適します。

  • 焼却炉、乾燥炉、熱風炉などにある各種軸受など
  • 防火対策を必要とする鉄鋼設備
  • その他、溶接、焼入れ、鋳造ラインなど、火種がある産業機械・設備の潤滑

一般性状

試験項目 試験方法 試験結果
増ちょう剤 - リチウム石けん
基油 - 鉱油
混和ちょう度 JIS K 2220.7. No.0: 372
No.1: 325
使用温度範囲 - -10℃ ~ 130℃

自己消火性

一般の極圧リチウムグリースとFRグリース Lとの延焼実験の比較です。一般極圧リチウムグリースは、グリース全体に燃え広がりますが、FRグリース Lは1分余りで自然鎮火します。また、延焼後の残グリースは、一般極圧リチウムグリースは液状となるのに対し、FRグリース Lはグリース状を保持します。

  • 試験方法
  • アルミ容器(パレット)にグリース200gを入れ、約950℃に加熱した鋼片(15cm)を投入する。
  • 延焼及び自己消火するまでの時間を測定し、残グリースの状態を確認する。

延焼比較実験結果(スケール飛び込み後の着火を想定)

当社一般極圧リチウムグリース
当社一般極圧リチウムグリースを使用した燃焼試験
着火後、時間の経過とともに炎の勢いが増し、燃え広がる(30秒~3分)。
鎮火せず燃焼し続けるので、強制消火(4分7秒)。燃焼後のグリースは液状化した。

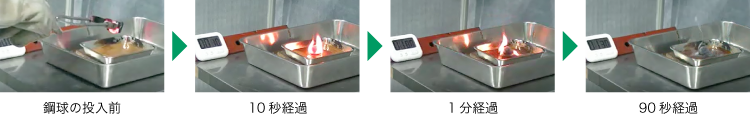

FRグリース L
FRグリース Lを使用
着火後、1分あまりで自然鎮火した。燃焼後はグリース状を保持している。

耐荷重性

FRグリース Lは、極圧リチウムグリース以上の耐荷重性能を持ちます。

高速四球式耐荷重性能 <ASTM D 2596>

高速四球
  規格 FRグリース L 極圧リチウムグリース(当社一般品)
L.N.S.L.
(最大非焼付荷)
ASTM D 2596 981 784
W.P.
(融着荷重)
2452 2452
L.W.I.
(荷重摩耗指数)
471 392
  • 記載の数値は代表性状値であり、保証値ではありません。また、適用例、使用温度範囲、数値は選定の目安となるもので、 実際のご使用に際しては、お客様にて、性能・効果ならびに安全性を良くご確認下さい。
  • 使用する前に安全データシート(SDS)をご確認下さい。
  • 記載の内容は、弊社の都合により、予告なく変更する場合があります。
  • 掲載されている写真はイメージ画像です(試験結果は除く)。
